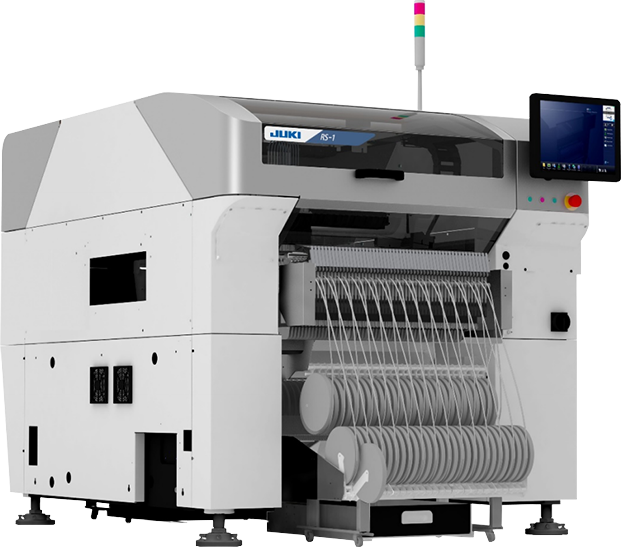

高精度·高速貼片

① 使用激光校準傳感器，可進行 8 吸嘴同時識別，高速貼片。

② 配備有 ZA 軸，可根據貼裝元件高度來上下驅動激光傳感器。

③ 與以前的機型相比，貼裝頭裝置質量減小 10%，提高了貼裝速度。

④ 采用 RF 供料器，由此縮短從吸取位置到基板的距離。

⑤ 新 VCS 采用多元件識別方式，可以同時識別 4 個元件，圖像識別元件的貼裝節拍因此得到提速。

實效節拍

① 使用自動更換工具單元（ATC、R-ATC），同時更換吸嘴。優化生產配置，自動排列更換吸嘴。

② 可根據基板貼裝的元件高度，設置吸嘴移動高度，縮短貼片節拍。

③ 利用 ZA 軸升降激光傳感器，根據元件高度將 Z 軸的行程控制在短。

運行率

① 可以安裝托盤元件的供給裝置 DTS（TR1RB）、MTS（TR8SR、TR5SNX、TR5DNX）、MTC（TR6SNV、TR6DNV、TR6SXLX（僅限 RS-1XL），TR6DXLX（僅限 RS-1XL））。

? TR8SR 的外觀為微型（窄幅），可在同一臺架中與帶式供料器（以 8 ㎜帶式供料器換算多 20 個）共存。

? TR1RB 的托盤更換時間（使用托盤更換速度「高速 2」時）為以前的 1/4。

② 標準配備高度測定裝置（HMS）。能夠簡單地進行吸取元件高度的測定和示教。

③ 使用無停操作功能，前側發生元件用盡時，自動切換為后側吸取，貼片機可以不停止就完成元件補充。（選購項）

④ 安裝新的帶式元件時，通過 OCC 識別元件袋，能夠找出開頭元件。

殘次率低·損失率低

① 使用激光裝置一直到貼片瞬間前監視元件的吸取狀態，可監視元件掉落。

② 利用真空壓破壞瞬間的自動校正功能，有效防止貼片瞬間帶回元件。

③ 基板支撐部分（支撐臺）采用馬達驅動，防止了釋放基板時的震動及貼片后元件的偏移，并縮短了夾板、釋放所需時間。

④ 通過使用真空泵選件，吸取元件時的空氣供給很穩定。

⑤ 利用電動料帶供給器的吸取位置自動補正功能，可以進行穩定的吸取。

⑥ 元件數據建立過程中進行元件測定時，測定后將元件歸還至供料器。

⑦ 對于矩陣托盤更換器（MTC）的往復元件供給，可以將發生引腳彎曲變形等錯誤的元件自動回收到原來的托盤。

⑧ 對于方形芯片的 VCS 元件識別，根據元件的明暗差可以進行表面背面的判定。

提高了通用性

① 對于元件識別中使用的 VCS 照明，可以切換種類（同軸反射、側向、下方、透過照射）和波長（顏色），此外，還可以進行細微刻度的照明度控制。因此，提高了對 QFP、BGA、FBGA 的識別能力，以及對連接器等異型元件的對應能力，可以選擇適合各類元件的照明度。

② 由軟件控制可調整光亮度的照明裝置，具有識別撓性基板標記、圖案對照功能，強化了基板標記識別能力。此外，使用區域標記的識別功能，通過對一組標記進行校正可進行多個元件的貼裝校正。

③ 可使用 OCC 檢測不良電路的壞板標記。此外，可對應自由設置標記位置的「擴展壞板標記」及事先檢測基板上是否有壞板標記的「全局壞板標記」，縮短識別時間。

④ 圖像識別照相機方面，備有 54mm?27mm?10mm 視野照相機作為選項。

⑤ 采用負荷校準臺（Load Cell 壓力傳感器），控制負荷吸嘴，可保持在穩定負荷下的吸取、貼裝元件。（選購項）

⑥ 配備了生產前檢查元件電阻值或靜電容量、極性等的元件驗證系統（CVS：Component Verification System）。

靈活性高

① θ 軸標準配備大功率旋轉電機，可適用于慣性矩較大的大型形狀元件。

② 可讀入以往的 CX、FX、KE 系列制作的程序數據。

③ 通過與生產性支持系統 組合，可以組成與原有機器混合的生產線。在基板生產中也能夠在生產性支持系統?？蛻舳私⒑途庉嬌a(chǎn)線總體的程序。

④ 可在 Head、X-Y 伺服解除（Servo Free）狀態下進行空載傳送。

操作性

① 用戶界面通過豐富的圖形顯示及觸摸屏輸入，無須鍵盤或鼠標等輸入設備。

② 在使用出售對象地區語言（中文、英語、日語）顯示的基礎上，還可實時進行切換顯示。

③ 設有 USB 接口，可使用 USB 閃存等記憶裝置。因此，生產程序移動十分簡便。

④ 可以在外部電腦上編輯“元件數據庫”，該庫記錄了元件名稱、種類、尺寸、使用吸嘴、圖像識別數據等。還可以共享多個裝置中的數據庫。

維護方便

① Head 過濾器設置在 Head 上部，更換方便。

② 結構上考慮到容易維護，便于關鍵部件或消耗零件的更換。

③ 加強了維護輔助功能，可自我診斷裝置運行狀態，警告出錯位置。

④ 通過吸嘴的 RFID，可以對吸嘴管理信息進行個別管理。

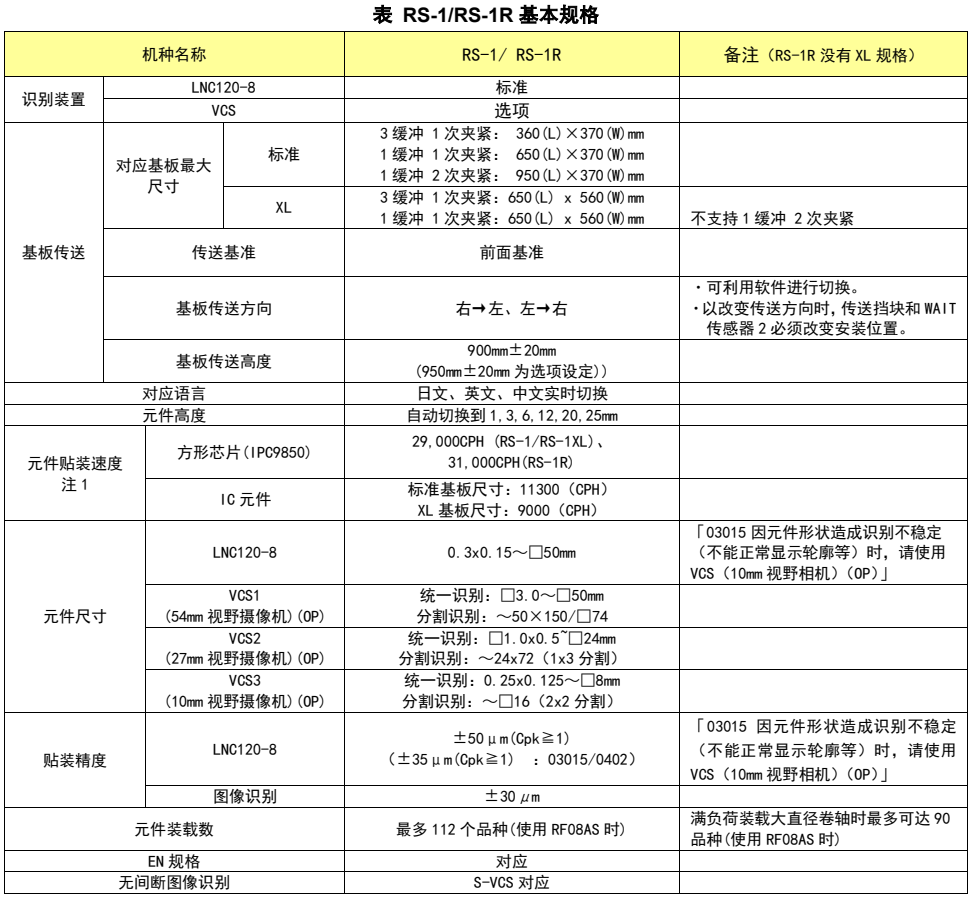

基本規格

?LNC120-8（Laser Align New Concept） ：

是元件定位用的激光裝置。

?VCS(Vision Centering System) ：

是圖像識別裝置，用來識別 IC 或連接器的引腳、BGA 或 FBGA 的球腳等。

是元件定位用的圖像識別裝置。

?S-VCS(Scanning Vision Centering System) ：

可使用 VCS 不間斷地進行 QFP、CSP、BGA 等小型元件的圖像識別

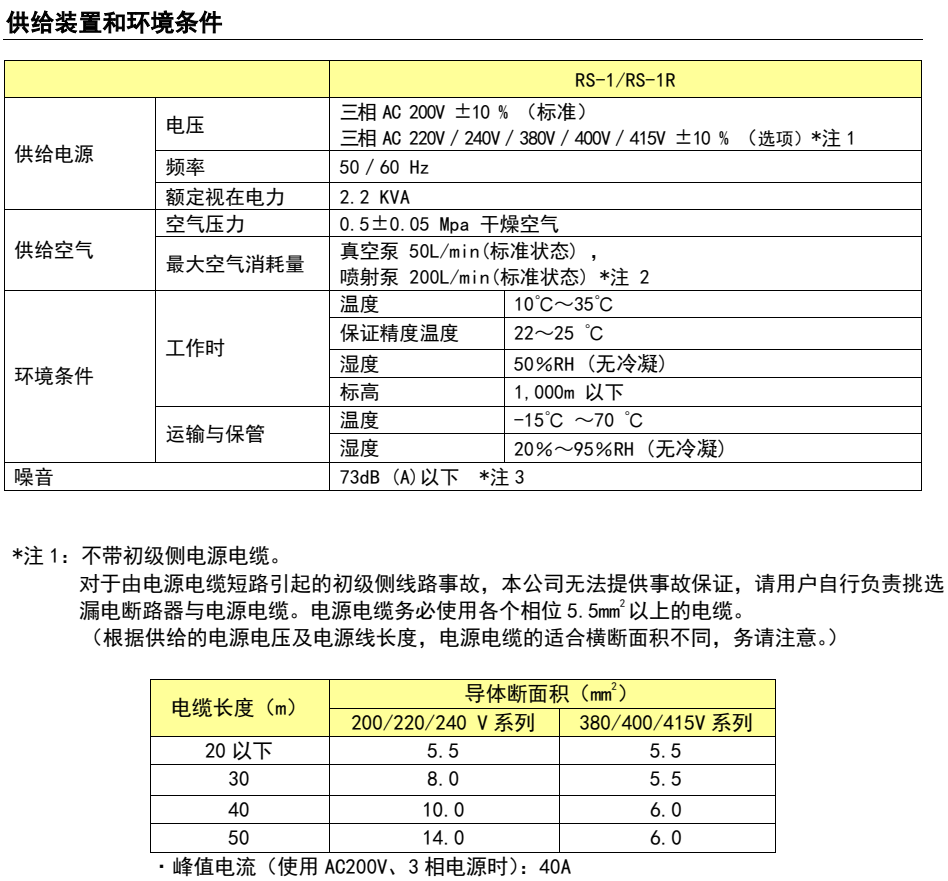

設備規格

*注 2：標準狀態：溫度 20℃、絕對壓力 0.1MPa(=100kPa=1bar)、相對濕度 65％的空氣狀態。

按下列計算供給空氣的必要量，

100 L/min（標準狀態）時 ? 需要 100/0.926(系數) = 108.0L/min 以上。

*注 3：根據 JIS Z 8731 測定。

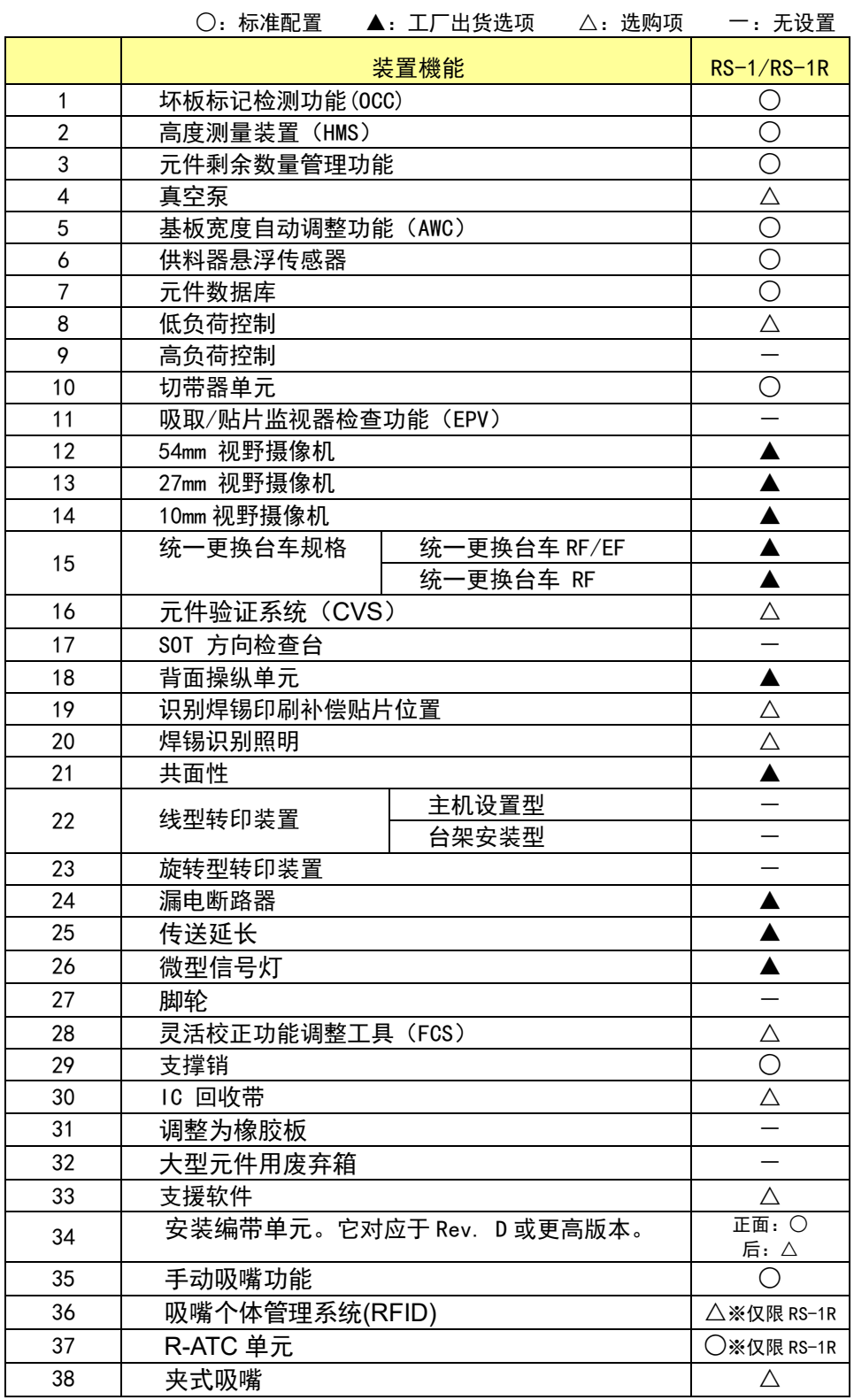

設備功能一覽表
